Al pantografo Tiger FE Deluxe
è fornito di elettroutensile da 130watt per fresare,realizzare e forare
pcb,tagliare metallo tenero e di piccole dimensioni, realizzare disegni o
scritte fresate su legno plessiglas etc..
Risoluzione a passo intero
0,0075mm.
Molto robusta,stabile e con ottime
prestazioni!
Motori da 2,5Ampere ed elettronica
Toshiba da 3,5 amper regolabile.
Quest'ultima configurazione rende
la macchina molto veloce nella procedura di lavorazione, arrivando sino a
1000mm.Min.nello spostamento in rapido con una notevole potenza di spinta.
CAMPO DI UTILIZZO DEL PANTOGRAFO:
FRESATURA
E FORATURA CIRCUITI STAMPATI PCB, TARGHE, SCRITTURA E SAGOMATURA FRONTALI IN
METALLO, TAGLIO E FRESATURA LEGNO, PROTOTIPAZIONE , TAGLIO MATERIE PLASTICHE,
INCISIONI SU VETRO, MARMO, PIETRA, UTILIZZANDO LA FRESA O PUNTA ADATTA AL TIPO
DI MATERIALE IN LAVORAZIONE IN PANTOGRAFO REALIZZA IL DISEGNO O SCRITTA O MODELLO
CREATO SUL COMPUTER.

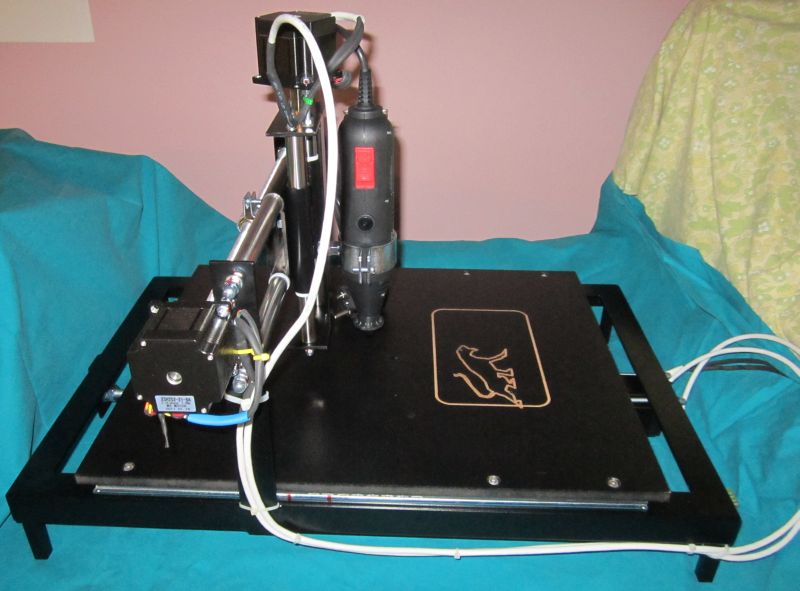

PANTOGRAFO PLOTTER

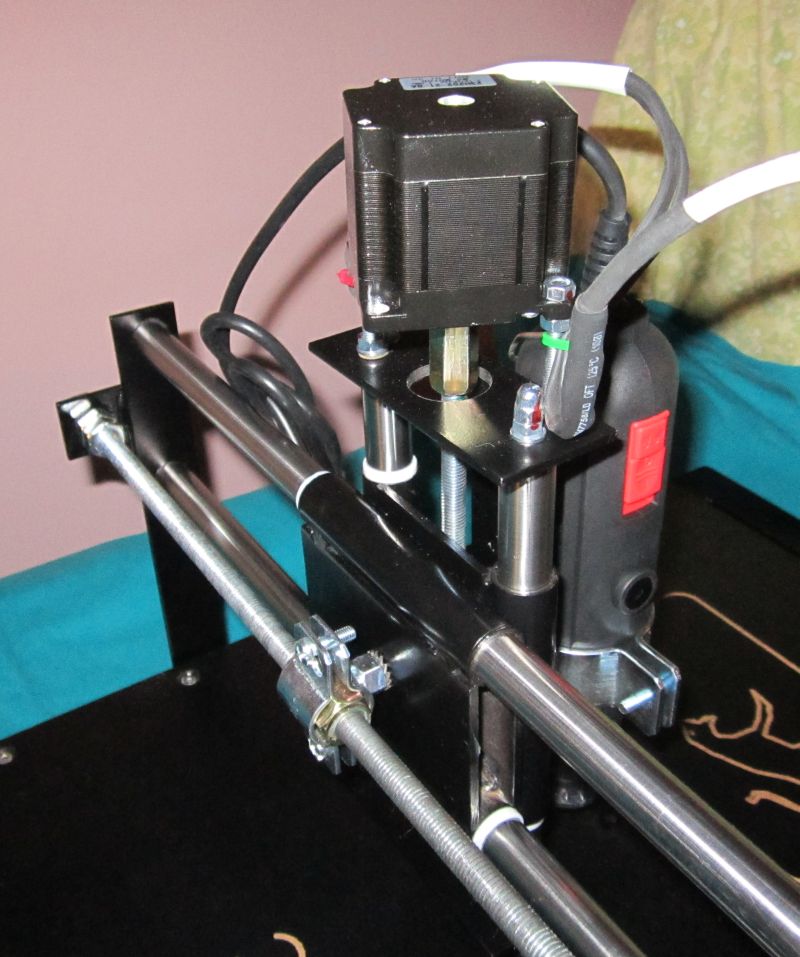

COMPRENDE: TRE ASSI , UN X, un Y, UN Z .
IL MOVIMENTO VIENE
GARANTITO DA TRE MOTORI STANDAR NEMA 23 DA 2,5 AMPER ABBINATI A BARRE FILETTATE
DA 8 E 10mm.

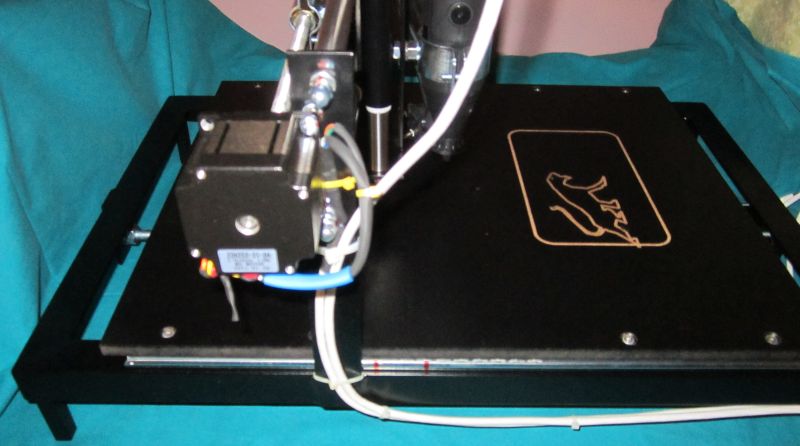

AREA DI LAVORO CIRCA: asse Y 430
asse X 300 asse Z. 60-80mm
(*E' stato ampliato l'asse Y da
350 mm a 430 mm)
PESO CIRCA 17 KG.

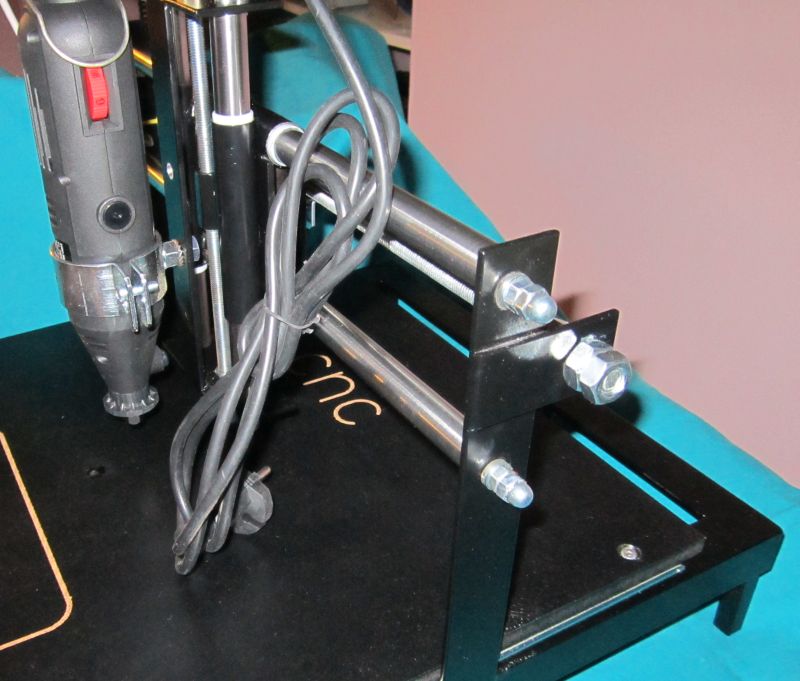

L'ACCOPPIAMENTO
DELLE BARRE AI MOTORI, AVVIENE PER MEZZO DI INNESTO IN METALLO E BLOCCATO CON
GRANINI.
COLLEGAMENTO AL
PC TRAMITE PORTA STAMPANTE, SOFTWARE PER IL CONTROLLO MACCHINA ELETTROMANDRINO
220 VOLT 130 WATT 3000/32000 GIRI.
Diametro gambo frese:
3,175 mm
lA MACCHINA VIENE
FORNITA DI ELETTROUTENSILE,INTERFACCIA MOTORI ,CAVO PARALLELO E ALIMENTATORE
DA 24 VOLT 7 AMPER.

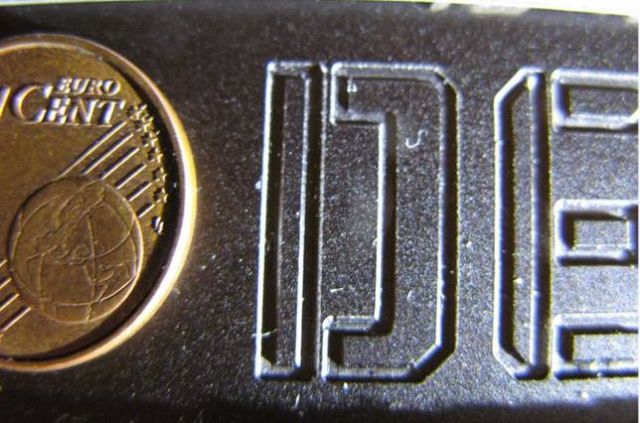

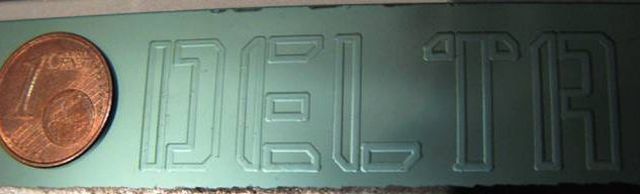

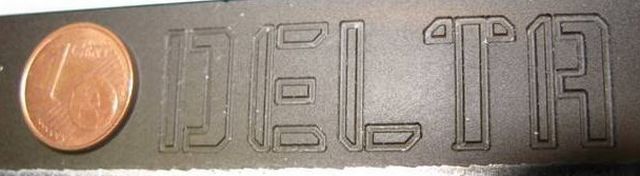

Ecco una realizzazione
di piccole dimensioni su plessiglas, precisione piu che accettabile per una
cnc hobbistica!
E' disponibile (sotto)
anche un filmato che riproduce la Tiger Fe deluxe in lavorazione.
IL PANTOGRAFO COLLEGATO
ALLA PORTA PARALLELA DEL COMPUTER E IMPORTANDO UN FILE GENERATO DA UN PROGRAMMA
CAD 2D/ 3 D (AUTOCAD,CORELDRAW ECC..) IN FORMATO HPGL, DXF, GERBER, ISO GM,
EXCELLON, SUL PROGRAMMA GESTIONE ASSI (KCAM, NINOS, MACH3, TURBOCNC, EMC, CNCPLAYER)
INTERPOLATI X Y Z, PUO' INCIDERE , FRESARE, FORARE, TAGLIARE SU QUALSIASI MATERIALE
INCLUSO METALLO NON FERROSO.

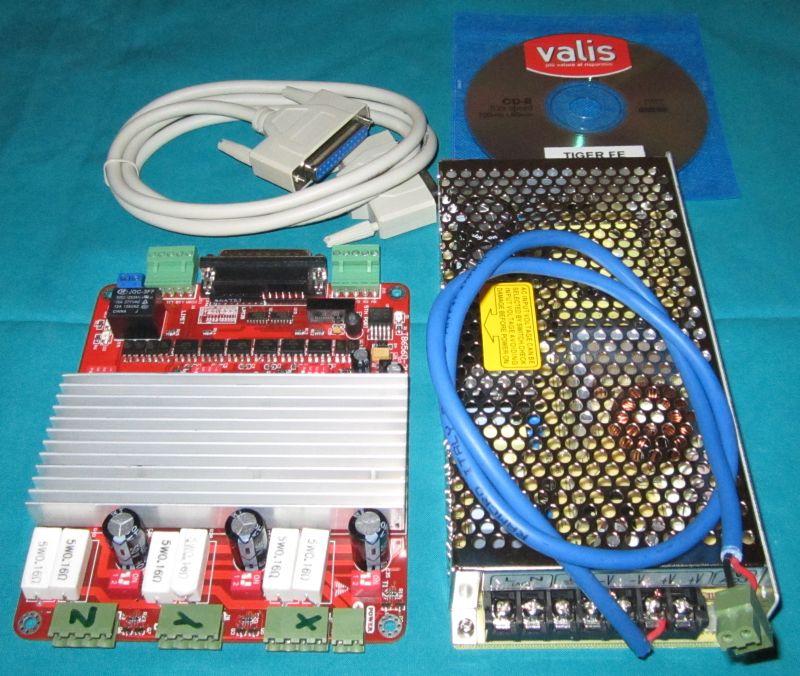

ECCO VISIBILE L'ELETTRONICA
UTILIZZATA DALLA CNC TIGER2000 FE DELUXE E TUTTO L'OCCORRENTE A CORREDO.
Ecco un breve filmato
della Tiger Fe versione Deluxe in lavorazione.
