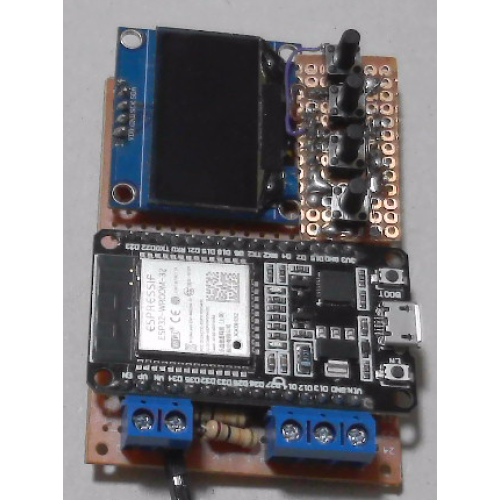

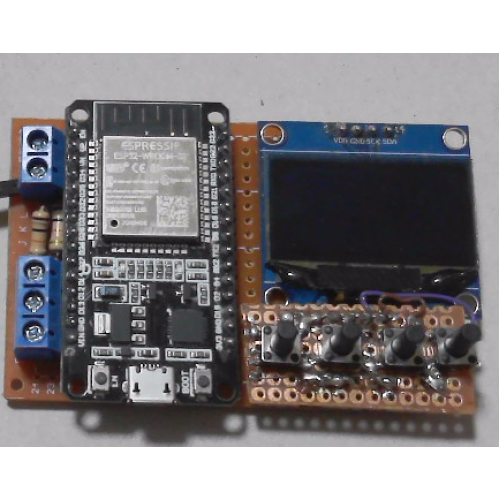

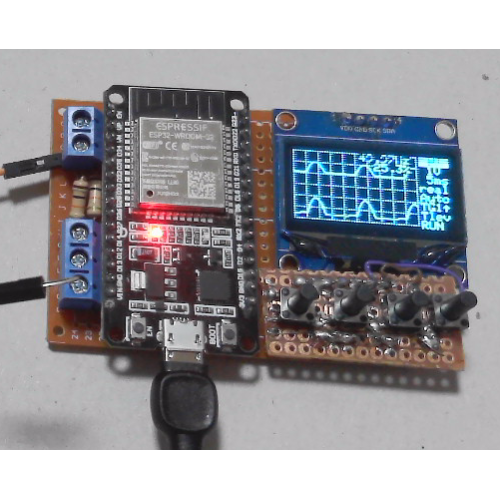

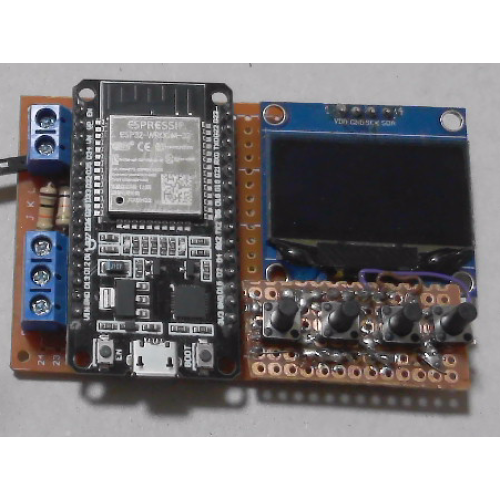

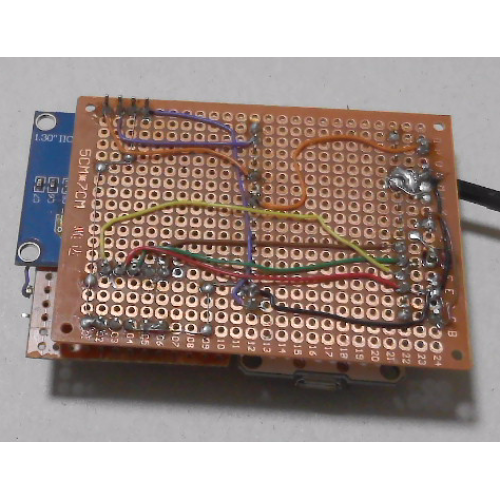

Questo è un oscilloscopio digitale portatile basato sul microcontrollore ESP32 con le seguenti caratteristiche principali:

Specifiche Tecniche

• Display: OLED 128x64 pixel (SH1106)

  Visualizzazione anche su pc via web.

• Input analogici:

  • 2 canali (CH0 su GPIO34/ADC1_CH6 e CH1 su GPIO35/ADC1_CH7)

  • Risoluzione ADC a 12 bit (0-4095)

  • Range di tensione selezionabile: 1V, 0.5V, 0.2V, 0.1V, 50mV/div

• Campionamento:

  • Fino a 40ksps (kilo campioni al secondo) con un canale

  • Fino a 20ksps con due canali

  • Modalità DMA I2S fino a 250ksps

• Trigger: Auto, Normale, Singolo, con selezione di livello e bordo




• Funzioni aggiuntive:

  • Generatore di funzioni DDS con 23 forme d'onda

  • Generatore di impulsi PWM

  • Analisi FFT (trasformata di Fourier veloce)

  • Misuratore di frequenza e duty cycle

Funzionalità Avanzate

• Interfaccia utente:

  • Controllo tramite 4 pulsanti (su/giù/destra/sinistra)

  • Menu testuale sul display

  • Visualizzazione di griglia e misurazioni

• Modalità operative:

  • Oscilloscopio tradizionale

  • Modalità FFT per analisi spettrale

  • Modalità "roll" per segnali lenti

• Memorizzazione impostazioni: EEPROM integrata per salvare le configurazioni

Alimentazione e Connettività

• Alimentato via USB (presumibilmente)

• Basato su ESP32 con Wi-Fi/Bluetooth (anche se queste funzionalità non sono evidenziate nel codice)

Note

Il progetto è un adattamento/estensione di un precedente oscilloscopio basato su Arduino, con significativi miglioramenti nelle prestazioni grazie all'uso dell'ESP32. Il codice mostra una particolare attenzione all'ottimizzazione delle routine di acquisizione e visualizzazione.

Il firmware è open-source, rilasciato con copyright Siliconvalley4066 (2023), basato su un lavoro precedente di Noriaki Mitsunaga (2009).
